Wiring Diagram Lampu Kepala Mobil

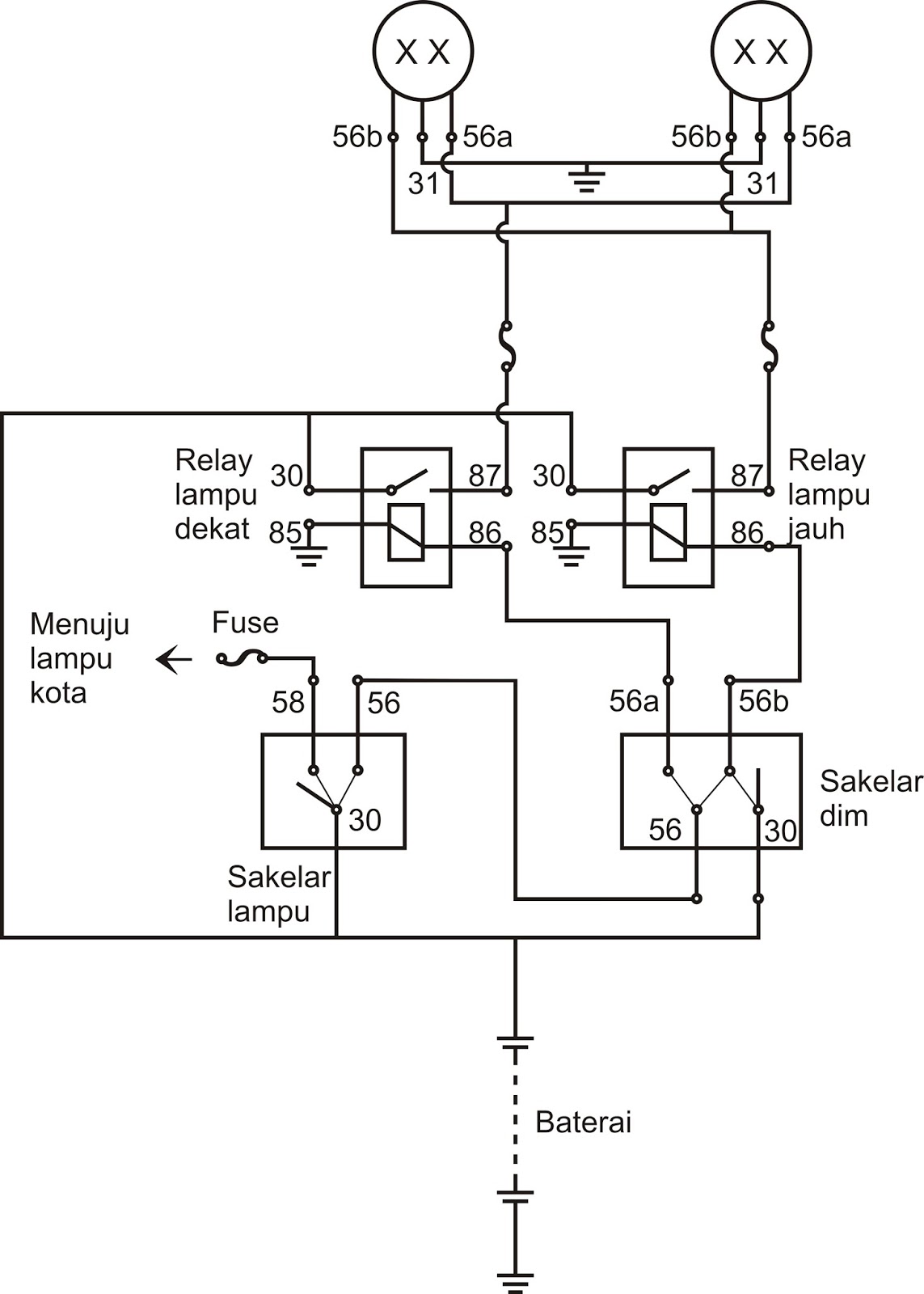

Di bawah ini diperlihatkan rangkainan kelistrikan lampu kepala yang menggunakan pengendali positif.

Wiring diagram lampu kepala mobil. Relay lampu jarak dekat. Bahkan jika kita lihat fungsinya lampu tanda belok lebih fital dari lampu kepala headlamp pada saat siang hari. Yuk langsung simak saja penjelasan cara membaca kode kelistrikan lampu kepala berikut ini. Lampu kepala pada mobil tidak dilewatkan kunci kontak dan biasanya menggunakan tipe pengendali positif yang artinya arus dari postif baterai langsung menuju ke saklar pengontrol lampu.

Lampu kepala menyala bersamaan dengan lampu belakang melalui saklar tarik atau putar. Lampu yang terpasang pada motor ataupun mobil sangat penting terutama pada malam hari namun terkadang lampu konslet tanpa diketahui penyebabnya karena itulah sangat penting untuk mengetahui wiring diagram lampu kepala ketika harus memperbaiki lampu kepala secara darurat di jalan. Sistem lampu besar kepala merupakan lampu penerangan yang berfungsi untuk menerangi jalan dibagian depan kendaraan terutama pada malam hari. Diagram kelistrikan lampu kepala.

Pengertian rangkaian lampu kepala headlamp wiring diagram pada mobil rangkaian lampu kepala adalah salah satu rangkaian dari sistem penerangan kendaraan yang terdiri dari lampu deka dan jauh high beam yang berfungsi sebagai lampu penerangan utama pada kendaraan. Apabila tidak ada lampu yang menerangi kondisi jalanyang gelap akan sangat berbahaya bagi pengendara itu sendiri. Gambar diatas menunjukkan diagram kelistrikan atau wiring diagram kelistrikan lampu kepala mobil. Pada umumnya lampu besar kepala ini dilengkapi dengan lampu jarak jauh dan lampu dekat high beam dan low beam dan dapat dihidupkan dari salah satu switch oleh dimmer switch.

Nyala lampu jarak jauh dan jarak dekat dikontrol oleh dimmer switch. Lampu kepala lampu ini ditempatkan di depan kendaraan berfungsi untuk menerangi jalan pada malam hari. Tetapi bisa saja pada saat suasana hujan lebat berkabut atau bahkan asap tebal kebakaran. Lampu sein atau lampu tanda belok ini bagian penting dari sekian jenis jenis lampu yang ada pada sebuah mobil.

Berikut adalah gambar diagram rangkaian kelistrikan lampu tanda belok atau lampu sein.
